MOS管和三极管

1、NMOS管

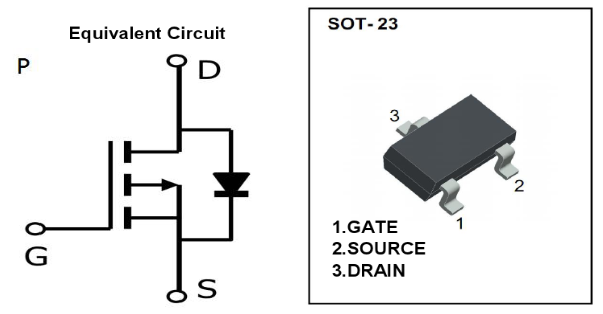

1.1 符号

1.2 导通：

给Gate(栅极)高电平则打开，低电平则关闭

1.3 电流方向：

Drain(漏极) --> Source(源极)

1.4 常用型号

AO3400

2、PMOS管

2.1 符号

2.2 导通：

给Gate(栅极)低电平则打开，高电平则关闭

2.3 电流方向：

Source(源极) --> Drain(漏极)

2.4 常用型号

AO3401

3、MOS管的应用

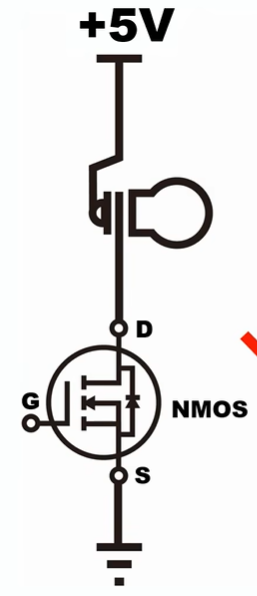

• 对于灯泡、电机等无源功率器件，使用NMOS作为下管控制。

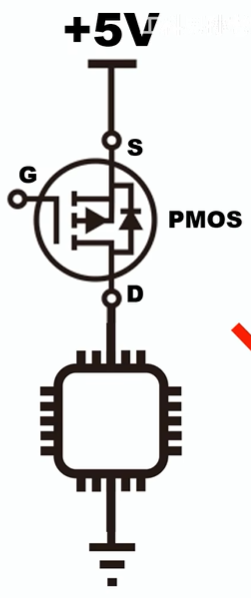

• 对于芯片等有源功率器件，使用PMOS作为上管控制。


4、NPN三极管

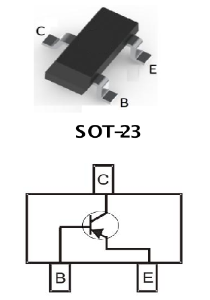

4.1 符号

4.2 导通：

给Base(基极)高电平则打开，低电平则关闭

4.3 电流方向：

Collector(集电极) --> Emitter(发射极)

4.4 常用型号

S8050、SS8050

5、PNP三极管

5.1 符号

5.2 导通：

给Base(基极)低电平则打开，高电平则关闭

5.3 电流方向：

Emitter(发射极) --> Collector(集电极)

5.4 常用型号

S8550、SS8550

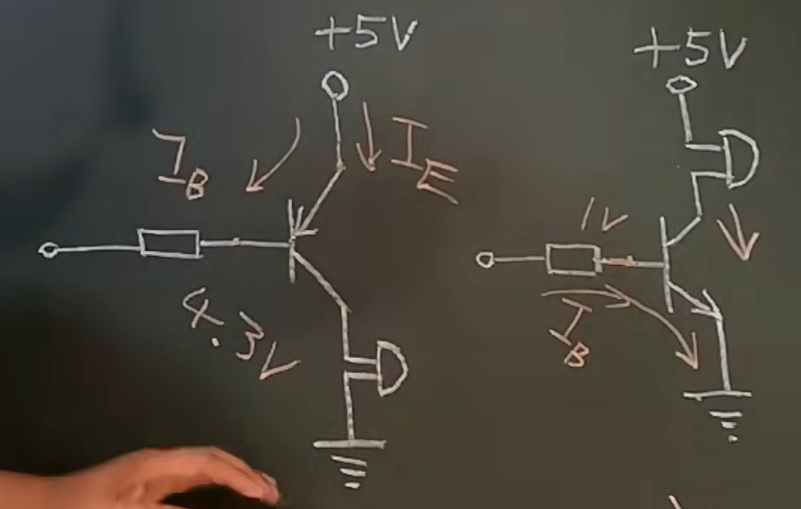

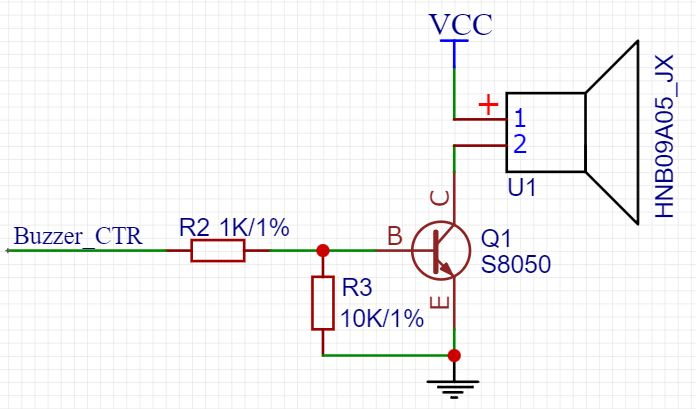

6、三极管的应用

NPN三极管控制地，PNP三极管控制电源
